Com a experiência adquirida ao longo da minha carreira analisando processos industriais, pude perceber o quanto um fluxo operacional bem estruturado é indispensável para o sucesso de células automatizadas, especialmente quando falamos em berços automáticos. Neste artigo, trago uma explicação prática, detalhada e dirigida a quem, assim como eu, acredita que segurança, precisão e confiabilidade devem caminhar lado a lado nos projetos de automação, como promovido pela Perfiltecnet.
Do início: abastecimento e posicionamento do guidão
O ponto de partida do fluxo operacional do berço automático é a ação do operador. Em meu cotidiano, vejo como cada detalhe importa nessa etapa. O operador posiciona manualmente o guidão no berço, que está previamente preparado para acolher a peça de forma estável e segura. Esse procedimento garante que o ciclo comece de forma padronizada e sem surpresas.
O abastecimento correto previne falhas e acidentes.
Após inserir o guidão no berço, o operador aciona o botão de start. Esse simples gesto desencadeia toda a automação subsequente.
Travamento automático e processos de usinagem
Com o ciclo iniciado, entro numa das partes da operação que mais me interessa: os grampos pneumáticos. Eles se fecham automaticamente, imobilizando o guidão no berço. Esse travamento é fundamental para garantir precisão durante o trabalho das furadeiras. A automação reduz erros humanos e aumenta a repetibilidade do processo.
Logo em seguida, as furadeiras entram em ação, realizando todos os furos conforme o especificado pelo projeto. Só depois, o punção dedicado executa duas marcas precisas no tubo, etapa essencial para processos posteriores de montagem e inspeção.
Finalização do ciclo: liberação e reinício
Quando o ciclo operacional é concluído, a máquina libera o produto automaticamente. O operador retira o guidão já processado e inicia o ciclo novamente, repetindo o fluxo. É um ciclo que, quando bem ajustado, agrega consistência às linhas produtivas.
Detalhes da estrutura mecânica do berço
Se tem algo que aprendi na prática, é que a qualidade dos materiais faz diferença. O berço é fabricado com aço comercial, apresentando acabamento em oxidação negra, o que confere maior resistência à corrosão e durabilidade. Os pinos temperados são peças-chave: oferecem dureza para suportar milhares de ciclos sem deformação.
A estrutura se completa com uma bancada de metalon, leve, porém robusta, que sustenta todos os componentes e mantém o conjunto estável durante o funcionamento.
- Guias lineares protegidas para cortina de luz, garantindo segurança
- Suportes para sensores já integrados
- Pintura conforme o padrão visual do cliente
- Punção dedicado ajustado para cada tipo de tubo
Tenho visto que personalização de acabamento, muitas vezes negligenciada, faz diferença tanto para segurança quanto para integração visual do equipamento à fábrica.
Automação elétrica: painel, sensores e segurança

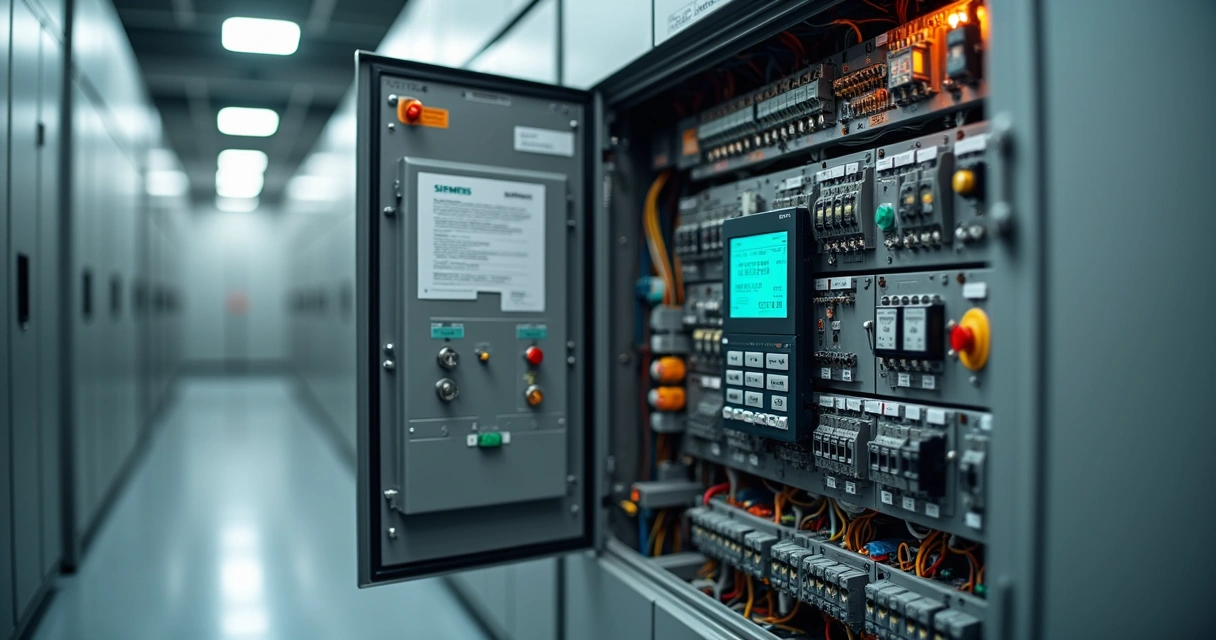

Na minha experiência, a área elétrica é onde a automação realmente mostra seu valor. O painel principal reúne:
- Disjuntores
- Contatores
- Fonte 24 Vcc
- Bornes
- Botão de emergência
- Torre de sinalização
O cérebro da operação fica por conta do PLC Siemens S7-1200, equipado com cartões apropriados para entradas e saídas digitais e analógicas. Integra-se à IHM KTP700 Basic de 7 polegadas, que facilita o acompanhamento do operador.
- Luminária interna para facilitar manutenções
- Sensores magnéticos e indutivos para detecção precisa de posição
- Eletrocalhas e cabos organizando a fiação
E a segurança é reforçada pela cortina de luz (marca Leuze) de 1200 mm por 30 mm. Esse sistema é totalmente enclausurado em perfil de alumínio com acrílico, e há ainda uma porta de manutenção equipada com chave de segurança, prevenindo acessos acidentais durante ciclos automáticos.
Engenharia e escopo de fornecimento
No desenvolvimento de projetos junto à Perfiltecnet, percebo a relevância de entregar não só o berço físico, mas todo o trabalho de engenharia associado. O escopo de fornecimento inclui:
- Modelagem 3D detalhada da célula e dispositivos
- Desenhos 2D para fabricação, montagem e manutenção
- Diagrama pneumático completo
- Projeto elétrico detalhado
- Programação do PLC e desenvolvimento das telas de IHM
É um pacote que entrega visualização, especificação e execução alinhadas.
Materiais fornecidos no projeto
Quando olho para uma lista de materiais realmente completa, vejo como ela reduz atrasos e retrabalhos. Para um berço automático bem planejado, costumo separar os principais grupos:
Componentes mecânicos:- Berço em aço com pinos e grampos
- Bancada de metalon com fixação reforçada
- Punção dedicado
- Guias lineares com proteção
- Kit lubrifil para cuidado dos componentes pneumáticos
- Válvulas e conexões para controle de ar
- Painel de comando completo
- PLC Siemens S7-1200
- IHM 7”
- Sensores magnéticos e indutivos
- Luminária e torre de sinalização
- Botão de emergência
- Eletrocalhas e cabos
Essas informações detalhadas auxiliam nas rotinas técnicas e auxiliam quem procura soluções práticas na área de engenharia e automação industrial.
Execução dos serviços, try-out e documentação
Durante a fase de montagem, realizo a junção de todas as disciplinas envolvidas:
- Montagem mecânica do berço, bancada e acessórios
- Montagem elétrica no painel e interligações
- Integrar automação e pneumática
- Testes internos para checagem de funcionalidades
Antes de entregar ao cliente, o try-out soma 16 horas iniciais, seguidas de mais 8 horas complementares. Só depois faço a instalação no local definitivo. Os ajustes e acompanhamentos por 24 horas ao longo de três dias garantem que tudo esteja perfeito ao final.
Testar e documentar é transmitir segurança para o usuário final.
Para o fechamento do projeto, foco na entrega de documentação técnica atualizada, relatório dimensional, ART, laudo e garantia de 365 dias. Todos esses serviços têm peso relevante nos segmentos industriais, inclusive os exigidos por setores como automotivo, farmacêutico, alimentício e muitos outros, como abordado em artigos sobre indústria.
Controle, segurança e confiabilidade: papel da automação NR-12
Referências à segurança, para mim, remetem diretamente à adequação NR-12, tema no qual a Perfiltecnet se destaca ao propor soluções realmente seguras. Quem atua com automação já sabe da importância de projetos alinhados com todas as exigências legais e recomendações sobre contenção e bloqueios. Inclusive, você encontra mais sobre esse universo nas publicações de NR-12.
Referências e aprofundamento
Quem busca mais exemplos práticos e casos reais de adequação de berços automáticos pode se inspirar nesta experiência: em um projeto recente (que pude acompanhar), a integração entre berço, automação elétrica e contagem de ciclos foi fundamental para superar desafios e alcançar alta confiabilidade no processo, essa jornada rendeu aprendizados que também compartilhei em um relato técnico sobre automação e um artigo sobre montagem de dispositivos.
Conclusão
No fluxo operacional do berço automático, cada detalhe, do abastecimento ao try-out, exige atenção, conhecimento técnico e compromisso com segurança e precisão. A automação bem implementada não só traz agilidade, como também eleva o padrão de qualidade e segurança industrial. Acredito que investir em processos maduros, integrados e documentados é a chave para fábricas mais seguras e produtivas.
Para conhecer melhor as soluções em automação, segurança do trabalho e NR-12 que a Perfiltecnet pode oferecer, convido você a explorar nossos conteúdos ou entrar em contato com a nossa equipe. Seu processo merece inovação e tranquilidade no dia a dia!
Perguntas frequentes
O que é um berço automático?
Um berço automático é um dispositivo criado para posicionar, travar e segurar peças (como guidões) durante processos de fabricação automatizados, garantindo precisão e segurança em operações como furação, marcação e usinagem.
Como funciona o fluxo operacional?
O fluxo envolve o operador posicionando a peça no berço, acionando start, ativando grampos pneumáticos que travam a peça, seguido da furação e marcação automática. Após isso, o produto é liberado para reinício do ciclo, tudo de modo seguro e controlado pela automação.
Quais etapas envolvem o try-out?
O try-out compreende testes práticos do equipamento em operação real: realiza-se 16 horas de testes iniciais, mais 8 horas adicionais. O objetivo é checar funcionamento, precisão e segurança antes da entrega definitiva, incluindo ajustes e acompanhamento nos primeiros dias de uso.
Como é feito o abastecimento inicial?
O abastecimento inicial é manual: o operador coloca o guidão no berço, posicionando conforme guias. Essa etapa prepara o sistema para o ciclo automático e garante que operação, travamentos e usinagens ocorram sem desvios nem riscos ao processo.
Quais erros comuns no processo operacional?
Entre os erros mais comuns estão: falhas no posicionamento da peça, acionamento incorreto do start, ausência de manutenção preventiva em sensores/grampos, e falta de treinamento adequado para os operadores. Todos evitáveis com rotina de inspeção, documentação e treinamentos, como preconizado pela Perfiltecnet.
