Eu sempre me impressiono com o nível de precisão e segurança exigidos em ambientes industriais, especialmente quando trabalhamos com células robotizadas dedicadas ao corte a laser. Neste artigo, vou compartilhar, passo a passo, como se dá o fluxo operacional de uma célula desse tipo, totalmente adequada à NR12, e por que cada detalhe faz diferença para o sucesso do projeto. A Perfiltecnet, por tradição e experiência, desenvolve soluções com foco nas exigências normativas e nos desafios industriais, combinando tecnologia de ponta com práticas seguras.
Como começa o fluxo operacional da célula robotizada?
Tudo começa com o abastecimento. O operador, treinado segundo padrões NR12, posiciona a peça, RT ou LT, sobre o dispositivo específico. Detalhes como alinhamento e referenciamento são extremamente valorizados. Os dispositivos contam com pinos temperados, esferas de referência e travamento por grampos pneumáticos, garantindo repetibilidade e estabilidade da peça, além de facilitar a troca entre modelos diferentes. Ainda é importante destacar a presença da válvula de despressurização, que promove segurança adicional, e olhais para içamento, facilitando a movimentação durante setup ou manutenção.
Com a peça firmemente presa, o operador fecha a janela automática da célula. Sinto que esse é sempre um momento crítico, porque, a partir daí, toda a segurança do profissional depende do enclausuramento e dos sistemas eletrônicos embarcados.
O corte robotizado e o monitoramento do processo
Assim que a janela se fecha, a magia tecnológica acontece. O robô inicia o corte com laser, executando trajetórias previamente programadas e validadas em simulações. Todo o processo é acompanhado em tempo real por uma câmera interna Full HD, cuja imagem é exibida em um monitor de 19,5 polegadas. Isso permite ao operador verificar a execução de fora da área de risco, um avanço que considero fundamental para manter o controle do processo e a segurança, sem comprometer a visibilidade das operações.
O enclausuramento em aço, além de proteger contra radiações perigosas, usa dupla chapa com sensores dedicados ao monitoramento de fuga de laser. Dessa maneira, caso ocorra qualquer anomalia, o sistema aciona alarmes e trava o funcionamento. O fechamento superior, reforçado e preparado para instalação de exaustão, demonstra preocupação com possíveis acúmulos de fumaça ou gases gerados durante o corte.
Desabastecimento e reinício do ciclo
Uma vez finalizado o corte, a janela automática abre novamente. O operador retira a peça finalizada e o ciclo se prepara para recomeçar. Esse fluxo contínuo, simples em aparência, é fruto de engenharia dedicada e integração total de sistemas para assegurar segurança e repetibilidade, algo que sempre observo como ponto alto nos projetos conduzidos pela Perfiltecnet.
Detalhes dos dispositivos RT/LT e suas funções específicas
Os dispositivos RT e LT possuam funções similares, mas são ajustados para atender diferentes modelos de peças. Eles oferecem:
- Pinos temperados para referenciamento preciso;
- Grampos pneumáticos para travamento seguro;
- Válvula de despressurização para alívio rápido de pressão;
- Esferas de referência que servem de base para alinhamento do robô;
- Olhais para içamento facilitando transporte seguro;
- Plaquetas identificadoras e suportes destinados a sensores de presença, fundamentais para automação e rastreabilidade.
Esses detalhes, no meu ponto de vista, não apenas minimizam falhas humanas, mas viabilizam a automação total da célula.
O enclausuramento no contexto NR12

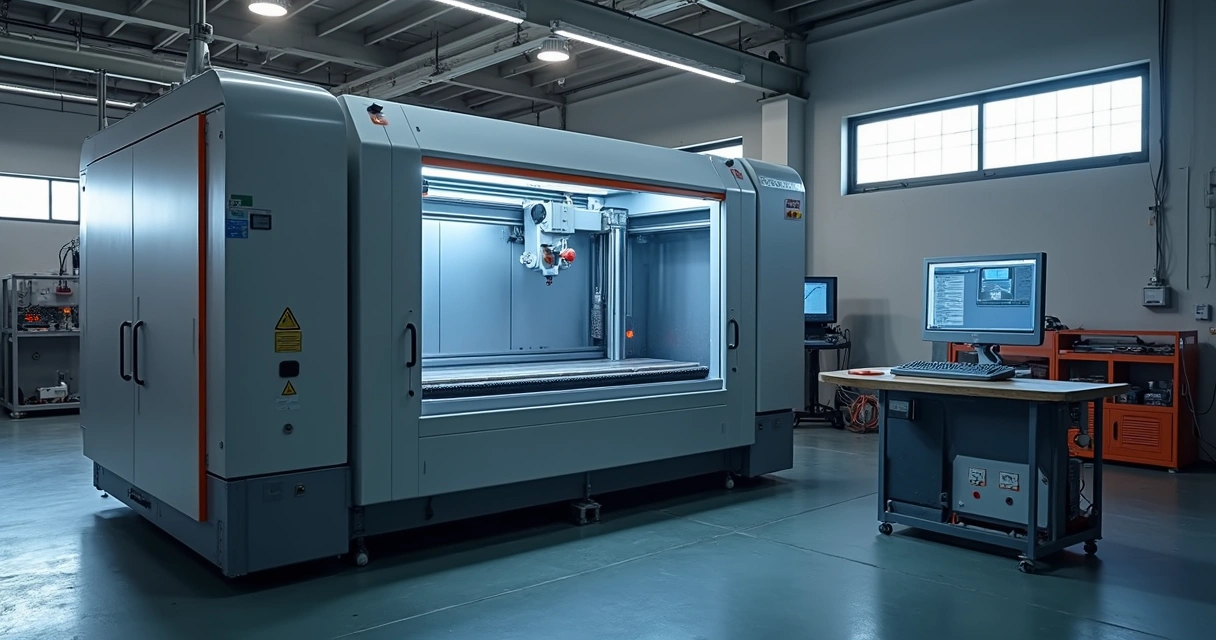

Nos meus projetos, sempre destaco a importância da estrutura física da célula. O enclausuramento, feito completamente em aço, com fechamento superior e dupla chapa, oferece proteção não apenas contra radiações, mas também contra impactos e acessos indesejados. Elementos como as janelas de abastecimento que se fecham automaticamente, a câmera Full HD interna e monitor externo permitem operação remota segura e eficiente.
Sistema elétrico e automação sob controle

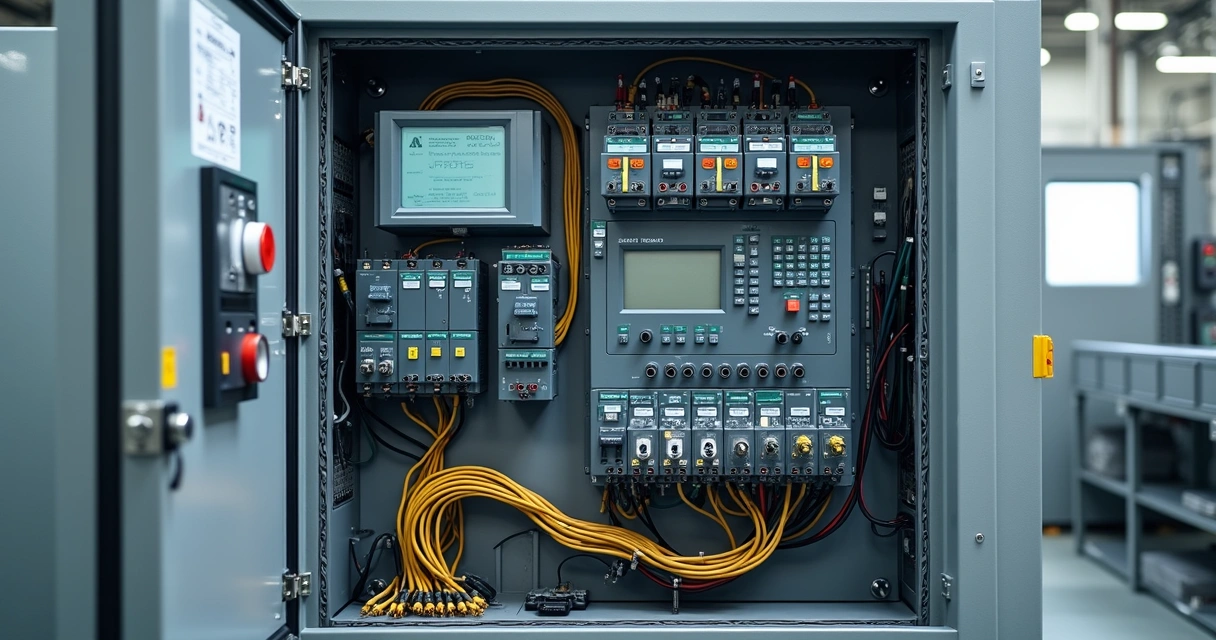

No que diz respeito ao sistema elétrico, faço questão de detalhar os principais itens presentes:
- Painel de alimentação e controle com disjuntores e contatores
- Fonte de 24 Vcc para toda a infraestrutura de comando
- Bornes e eletrocalhas para distribuição organizada do cabeamento
- PLC Siemens S7-1200, responsável pelo controle total da célula, com cartões de expansão específicos para I/O adicionais
- IHM TP1200 Comfort de 12 polegadas, interface intuitiva para o operador
- Botões de start, stop, reset e emergência posicionados estrategicamente
- Sensores magnéticos e indutivos para confirmação de fechamentos e presença de peças
A integração entre hardware e software, reforçada pela programação de PLC e IHM, garante flexibilidade para ajustes futuros e rastreabilidade de falhas.
Soluções em segurança: como cumprir a NR12?
Por experiência, afirmo que a segurança, aos olhos da NR12, vai muito além do enclausuramento físico. É obrigatório usar:
- Dois pares de cortinas de luz (880 mm/25 mm) por janela, cobrindo diferentes pontos de acesso
- Scanner de área para monitoramento do entorno operacional
- Botões de emergência de fácil acesso em todas as faces
- Duas torres de sinalização com três cores para indicar status operacional
- Chave de segurança dedicada ao enclausuramento
- Sensores específicos para monitoramento de fuga de laser, integrados à lógica do sistema
O fechamento superior já preparado para exaustão reflete atenção à segurança ambiental e ao conforto térmico dentro da célula.
Do projeto ao pós-instalação: fornecimento completo, testes e treinamento
Uma jornada de adequação completa passa por diversas etapas, e eu me orgulho de cada uma delas quando participo no desenvolvimento:
- Projeto e engenharia incluindo modelagem 3D, detalhamento 2D, estudo de passagem de cabeçote, diagramas elétrico e pneumático, simulação de trajetórias e programação de PLC/IHM
- Materiais mecânicos: enclausuramento completo, base do robô, dispositivos RT/LT, kit lubrifil, válvulas, conexões e mangueiras
- Materiais elétricos e de automação, como painel, sensores, IHM, torres de sinalização, scanner, cabeamento e eletrocalhas
Os testes internos cobrem dez peças diferentes antes mesmo da entrega, depois o try-out segue com 24 horas de uso contínuo junto à equipe da Perfiltecnet, mais 40 horas de acompanhamento com o cliente, divididas em quatro etapas. Durante todo este processo, ajustes finos de parâmetros e rotas são realizados.
Após a instalação, o acompanhamento planejado soma 40 horas em cinco dias, incluindo treinamento NR12 com programação de 8 horas: 2 horas para operação, 2 para manutenção e 4 para programação básica. Considero que este cuidado incrementa a segurança constante da operação e minimiza a curva de aprendizado.
O escopo contempla, ainda, documentação elétrica, mecânica e de software, relatório dimensional, ART, laudos, e o compromisso com uma garantia total de 365 dias.
Conformidade NR12: experiência faz a diferença
Atuar dentro das exigências da NR12 não é mero cumprimento de legislação, mas uma forma de respeitar o ambiente fabril e quem nele trabalha. Se você quer saber mais sobre como sistemas robotizados se integram com NR12 em diferentes operações, recomendo ler este artigo esclarecedor sobre células de solda e sobre integração com esteira paletizada. São exemplos que me ajudaram muito a entender a riqueza de detalhes em cada aplicação.
Documentação, rastreabilidade e acompanhamento
A documentação gerada envolve diagramas completos, manuais do usuário, laudos técnicos, ART assinada por engenheiro responsável e relatórios dimensionais. O cliente sabe, em cada etapa, o que esperar. Também acompanha todo o resultado, recebe treinamentos práticos e relatórios detalhados dos testes. Caso queira se aprofundar, materiais sobre NR12 e suas implicações práticas são fonte confiável.
Considerações finais
Segurança e tecnologia caminham juntos no chão de fábrica.
Em minha vivência, sistemas robotizados de corte a laser NR12 transformam o ambiente industrial, trazendo segurança real, documentação clara e treinamento de ponta ao operador. Projetos como os da Perfiltecnet mostram que é possível crescer e inovar sem abrir mão das normas e da saúde dos colaboradores. Para quem deseja modernizar o parque fabril, indico conhecer o trabalho da Perfiltecnet em adequação NR12 em soluções completas para indústrias. Não deixe sua segurança para amanhã: procure orientação de projetos especializados.
Perguntas frequentes
O que é célula robotizada de corte a laser?
Uma célula robotizada de corte a laser é um sistema automatizado que integra um robô, uma fonte de laser e dispositivos de proteção para realizar cortes precisos em peças metálicas ou de outros materiais. Todo o processo ocorre dentro de um enclausuramento, sob monitoramento e controle por sistemas eletrônicos e dispositivos de segurança, garantindo qualidade e proteção ao operador.
Como funciona o fluxo operacional NR12?
O fluxo começa pelo abastecimento da peça no dispositivo, fechamento automático da janela, corte por robô com laser seguindo trajetórias programadas, monitoramento por câmera interna, abertura automática da janela ao final do ciclo para retirada da peça, e reinício do processo. Todo esse fluxo atende aos requisitos descritos na NR12, priorizando segurança e controle. Para saber mais sobre fluxos NR12, há um conteúdo completo sobre dispositivos LOTO e análise de risco.
Quais os benefícios da célula robotizada?
Os principais benefícios são segurança elevada para os operadores, cortes precisos e repetíveis, redução de falhas humanas, documentação completa dos ciclos de produção e rastreabilidade integral do processo. Ainda proporcionam flexibilidade para ajustes, maior controle operacional, facilidade em treinamentos, supervisão remota e atendimento às normas regulatórias.
Como garantir a segurança conforme NR12?
A segurança é garantida por enclausuramento em aço, cortinas de luz para monitoramento de acesso, scanner de área, sensores de fuga de laser, botões de emergência bem posicionados, chave de segurança, documentação detalhada e treinamentos periódicos. Todos os recursos são integrados e supervisionados eletronicamente.
Quanto custa uma célula robotizada NR12?
O valor depende do escopo do projeto, quantidade de dispositivos, grau de automação, personalizações e requisitos do cliente. Uma cotação deve ser solicitada diretamente para empresas especializadas como a Perfiltecnet, que pode avaliar o cenário, indicar soluções sob medida e apresentar orçamento detalhado garantindo suporte, documentação, testes e treinamento pós-instalação.
